Druck- & Vakuumverhalten von Schläuchen

In vielen Anwendungen kommen Schläuche zum Einsatz, ob für den Transport von Rohstoffen, Gasen oder Flüssigkeiten. Dabei ist es wichtig, dass die verwendeten Schläuche den physikalischen Bedingungen wie Vakuum und Druck gewachsen sind. Das richtige Verständnis des Druck- und Vakuumverhaltens der verwendeten Schläuche ist essenziell, damit sie die Effizienz, Sicherheit und Zuverlässigkeit der Anwendung unterstützen. Speziell angepasste Schläuche, die den individuellen Anforderungen gerecht werden, sind erforderlich.

In diesem Artikel möchten wir Ihnen alle wichtigen Informationen rund um das Druck- und Vakuumverhalten von Schläuchen geben, damit Sie das richtige Schlauchsystem für Ihre Anforderungen auswählen können.

Inhalt

Vakuum & Druck - eine Erklärung

Um das Druck- und Vakuumverhalten von Schläuchen besser verstehen zu können, ist es wichtig, die Begrifflichkeiten von Druck und Vakuum genauer zu definieren. Denn mit Druck ist die Kraft gemeint, die pro Flächeninhalt auf eine Oberfläche ausgeübt wird. Sie wird in der Regel in den Einheiten Pascal (Pa), Psi oder Bar angegeben. Der Druck wirkt innerhalb von Schläuchen als treibende Kraft. Er ist notwendig, um Flüssigkeiten und Gase durch den Schlauch zu bewegen. Mit Pumpen oder Kompressoren kann dieser Druck von außerhalb erzeugt werden. Mit einem Vakuum ist der Zustand gemeint, der entsteht, wenn der Druck innerhalb eines Raumes niedriger ist als der Druck der Umgebung. In Schläuchen kommt ein Vakuum zum Einsatz, um Materialien anzusaugen. In Systemen, die empfindlich auf Luftverschmutzungen reagieren, wird ein Vakuum ebenfalls eingesetzt.

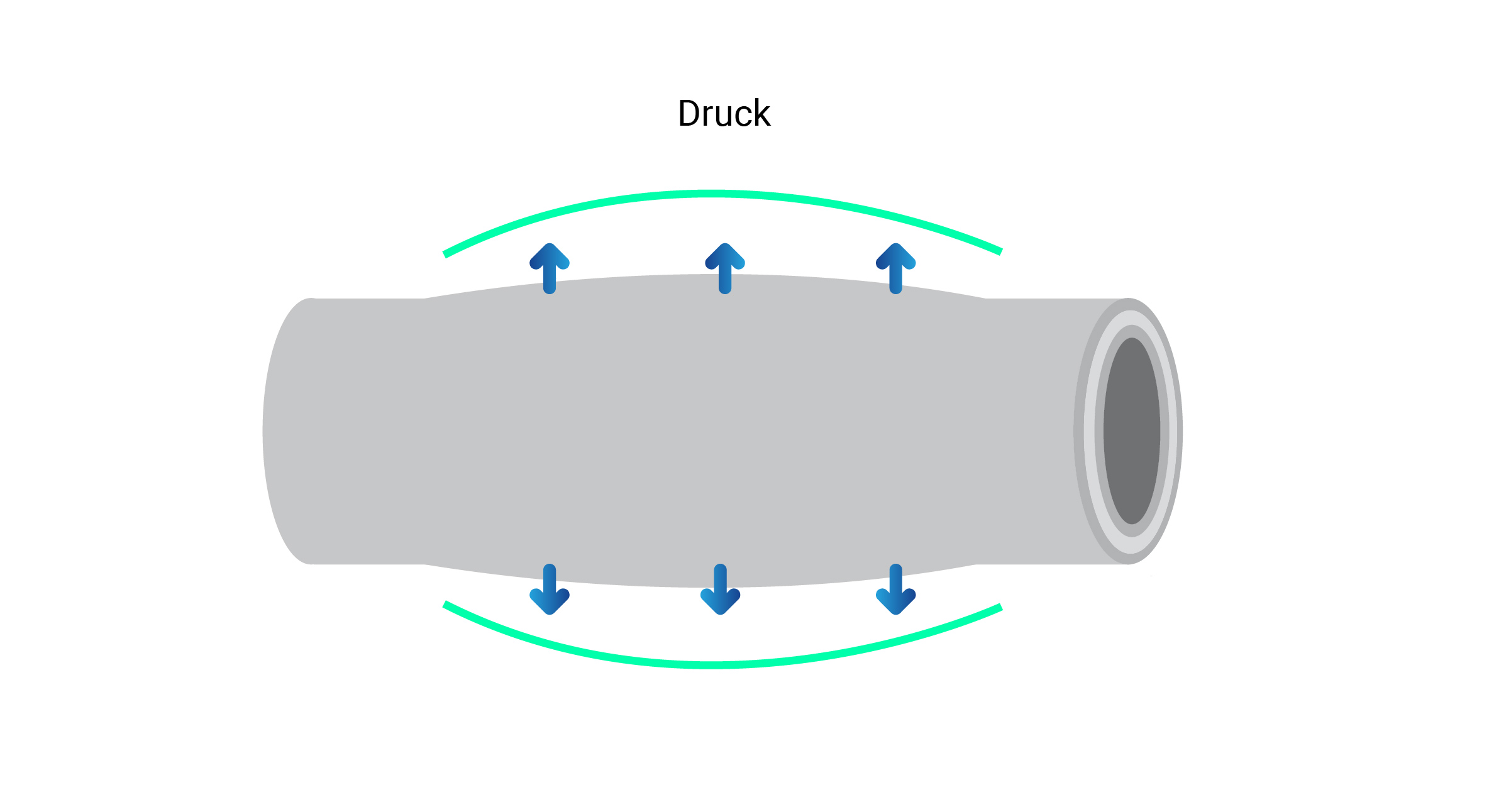

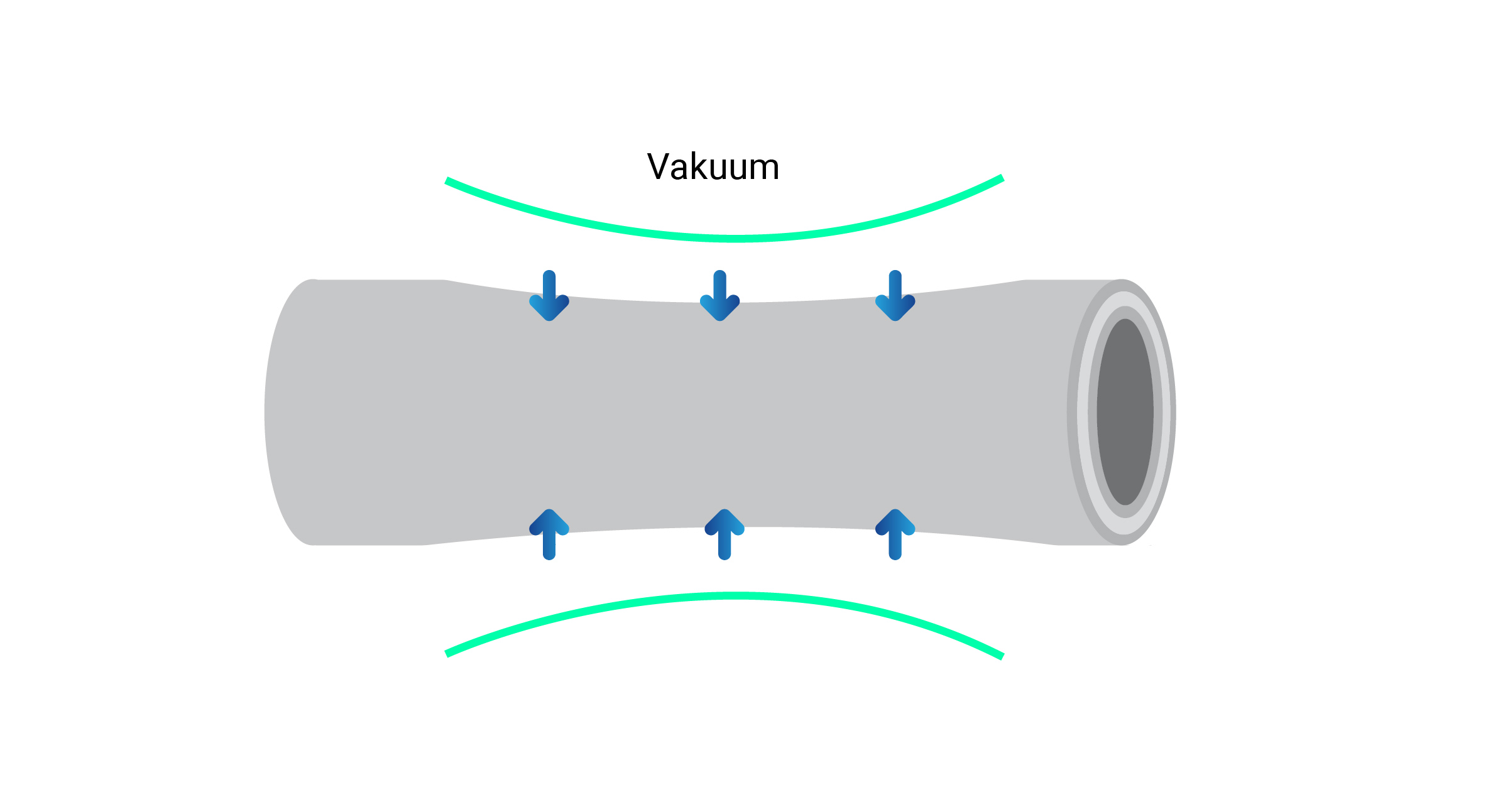

Druck und Vakuum sind wichtige Faktoren, die bei der Konzipierung und Herstellung von Schläuchen beachtet werden müssen. Die Auswirkungen dieser Faktoren können auch je nach Einsatzgebiet variieren. Bei hohem Druck müssen Schläuche robust genug sein, damit sie nicht undicht oder beschädigt werden. Zudem müssen sie flexibel genug sein, damit sie auch bei Vibrationen oder Biegungen nicht zerbersten. Geht es um die Vakuumbedingungen, ist ein wichtiger Faktor, dass das Material speziell verstärkt ist, um den Schlauch vor dem Kollabieren zu schützen. Von daher müssen die Materialien und die Wandstärke eines jeden Schlauchs mit Sorgfalt ausgewählt werden.

Spezielle Schläuche für Druckanwendungen

Schläuche, die für Druckanwendungen konzipiert sind, verfügen typischerweise über eine Gewebeeinlage, die als Druckträger dient. Hingegen sind Schlauchtypen mit Kunststoff- oder Stahlspirale primär als Vakuumschläuche ausgelegt. Unabhängig von der Bauart können alle Schläuche unter den spezifizierten Druck- und Vakuumbedingungen Veränderungen in Länge und Durchmesser erfahren sowie Tendenzen zur Verdrehung zeigen. Unsere Schläuche sind für verschiedene Einsatzbereiche geeignet. Damit Sie wissen, welcher Schlauch für Ihre Anwendung passend ist, finden Sie ausführliche Angaben zu jedem Produkt in der jeweiligen Produktbeschreibung des Schlauches. So können Sie direkt ablesen, welcher Betriebsdruck maximal zugelassen ist sowie welcher Unterdruck bzw. Vakuum die Schlauchleitung aushalten muss. Abhängig vom vorgesehenen Einsatzbereich müssen dann die unterschiedlichen Toleranzbereiche berücksichtigt werden. Es ist entscheidend, diese Parameter bei der Auswahl des Schlauches zu beachten. Wir empfehlen nachdrücklich, das Verhalten des Schlauches durch vorherige Tests unter realen Einsatzbedingungen zu ermitteln, um optimale Ergebnisse bei der Installation sicherzustellen.

Hochwertige Schläuche für Druckanwendungen

Als Experte in der Schlauchtechnik bieten wir ein breites Sortiment an Schläuchen für diverse Vakuum- und Druckanwendungen. Unsere Schlauchlösungen sind speziell darauf ausgerichtet, den anspruchsvollen Bedingung verschiedener Branchen und Anwendungen gerecht zu werden. Denn unsere Produkte werden nur aus den hochwertigsten Rohstoffen gefertigt, um eine hohe Zuverlässigkeit und Langlebigkeit zu gewährleisten. Sie haben noch Fragen? Wir stehen Ihnen gerne und jederzeit für eine individuelle Beratung zur Seite und helfen Ihnen bei der Wahl des richtigen Schlauches.

Unterschied Berst- & Betriebsdruck

Es ist wichtig, zwischen Berst- und Betriebsdruck zu unterscheiden. Der Betriebsdruck, auch Nenndruck genannt, beschreibt den Druck, den der Schlauch bei normaler Verwendung aushält und bei dem die Verwendung sicher ist. Der Berstdruck ist hingegen der maximale Druck und dient als Sicherheitswert. Wenn der Berstdruck verwendet oder überstiegen wird, kann dies dazu führen, dass der Schlauch reißt oder platzt. Gerade in Notfällen oder Anwendungen, wo ein plötzlicher Druckanstieg möglich ist, ist es wichtig, auch den Berstdruck zu kennen. Der Berstdruck ist meist ein Vielfaches vom Betriebsdruck und bietet damit einen ausreichenden Sicherheitspuffer, um vor dem Zerbersten eingreifen zu können.

Variabilität im Betriebsdruck

Durch äußere Einflüsse kann es passieren, dass der Betriebsdruck verändert wird. Gerade Hitze oder Witterung sind Bedingungen, die auf den Betriebsdruck Einfluss nehmen. In der Regel handelt es sich bei den Angaben zum Betriebsdruck um die Verwendung bei Zimmertemperatur. Außer, dies ist anders angegeben.
